| 产品描述: 一、概述

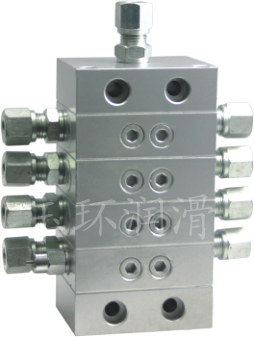

JPQD（VEM）递进式分配器为片式结构，由三种元件组成：首块、工作块（最少三块）、尾块。工作块是功能块，每块两个出油口，故该分配器最小规格为6个出油口，最多为20个出油口。同一规格也可用不同给油量的工作块混合组成，以满足设计者给油量选择的最佳方案。给油口数也可为单数，即一个工作块的两个出油口变为一个，这时其给油量则为两孔给油量的总和。
适用介质粘度为针入度不低于220（25℃ ,150g）1/10mm的润滑脂或粘度大于N46的润滑油。适用环境温度为-20～80℃。
二、技术参数
|
参数
型号
|
工作块代号
|
公称压力
Mpa
|
给油量
ml/次
|
进油口管子外径 mm
|
出油口管子外径 mm
|
重量
kg
|
|
JPQD（VEM）
|
M3.5
|
16
|
0.35
|
10
|
10；8
|
0.94
|
|
M5.5
|
16
|
0.55
|
10
|
10；8
|
0.94
|
|
M7.5
|
16
|
0.75
|
10
|
10；8
|
0.94
|
|
M10
|
16
|
1.0
|
10
|
10；8
|
0.94
|
三、外形尺寸
参数 型号 |
L
|
A
|
H
|
B
|
A1
|
螺钉 d
|
|
JPQD（VEM）
|
（工作块数+2）X25
|
（工作块数+1）X25
|
80
|
60
|
34
|
M6X65
|
四、标记示例
递进分配器的组合接进油口元件首块A，工作块M和尾块E，从左到右排列，在队列下方出口称为左，在队列上方出口称为右。
右4/4/5/-/-/5
标记：JPQS-K-10/7-8/6 JB/ZQ 4550-86
左4/1/5/3/8/-
五、型号说明
|
